Relék a falon

Újra egy kettő az egyben termékkel jelentkezünk. A már bemutatott RFDW típusú fali szerelvény jellegű üvegvezérlős dimmerek mellett kínálatunkban megtalálhatóak az iNELS Wireless rendszer relé kimenetekkel rendelkező vezeték nélküli RFSW üveg érintőgombos fali vezérlői is. Nem szeretnénk, ha lemaradnál ezeknek az újdonságoknak a használatáról, ezért aktuális bejegyzésünkben bemutatjuk fontosabb jellemzőit összefoglalva.

Két relé egy szerelvényben

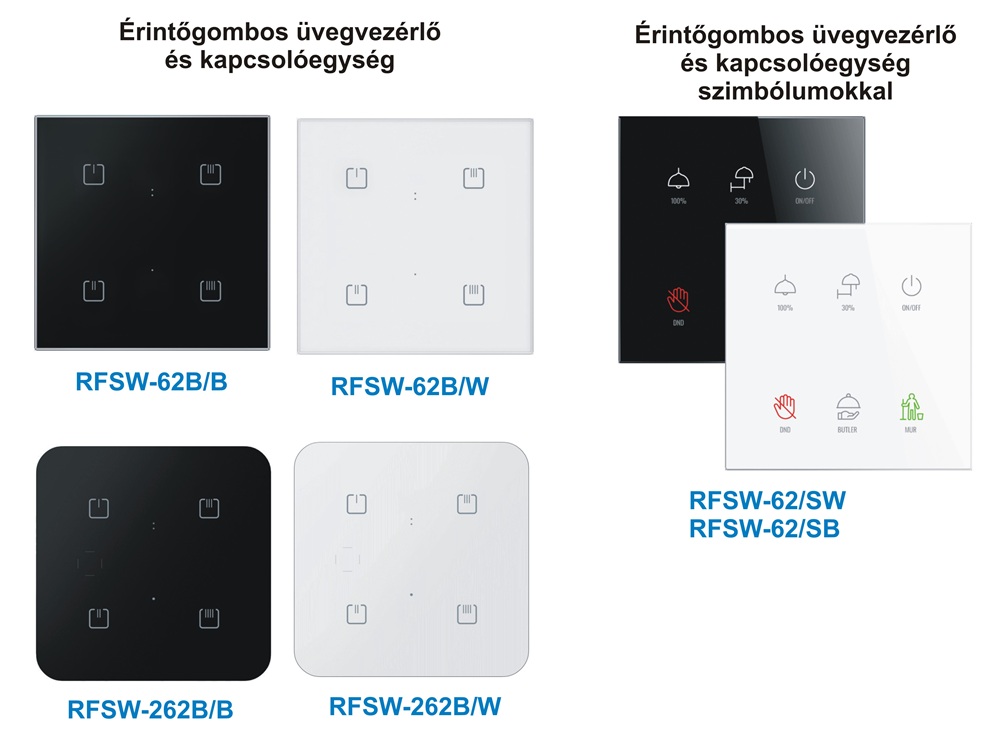

Az 1. ábrán összefoglaltuk a relé kimenetű érintőgombos üveg vezérlők választékát. Fehér és fekete üveg változatok állnak rendelkezésre 4 db érintőgombbal, illetve szögletes vagy ívelt sarkokkal. Az RFSW-62/B fekete, az RFSW-62/W fehér színű üveg vezérlő szögletes sarkokkal. Az RFSW-262/B fekete, az RFSW-262/W fehér színű üveg vezérlő ívelt sarkokkal. Az RFSW-62/SW és RFSW-62/SB típusú üveg érintőgombos vezérlők érintőgombjai szimbólumokkal vannak ellátva, melyek alkalmasak szállodai szobákban való használatra (lásd később).

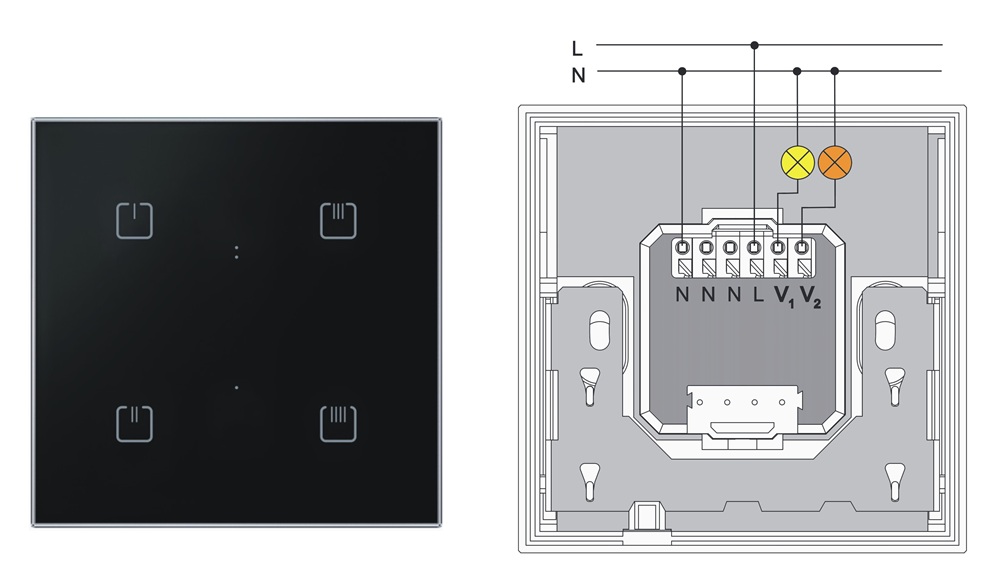

A 2. ábrán a bekötést láthatod, melyből azonnal kiderül, hogy a két relé „V1 és V2” kimenete az „L” tápfeszültség sorkapocshoz csatlakoztatott fázist kapcsolja a kimenetre – tehát nem potenciálmentesek a relék.

Az RFSW-62 és 262 fontosabb jellemzői:

• A vezérlő érintőgombjaival közvetlenül vezérelhetők a kimeneti relék és ezzel egyidejűleg akár további iNELS Wireless egységeket is.
• Az érintőgombok háttérvilágításának (fehér LED) intenzitása automatikusan igazodik a környezeti megvilágításhoz. Az RFSW vezérlők adaptív háttérvilágítás-szabályzó funkcióját egy beépített fényérzékelő segítségével végzi.
• Kombinálhatók az iNELS Wireless vezeték nélküli érzékelőivel, vezérlőivel vagy rendszeregységeivel.
• A relék 6 funkcióra párosíthatók – nyomógomb, impulzusrelé és késleltetett be- vagy kikapcsolás 2 s - 60 perc időbeállítással.
• Minden egyes kimeneti reléhez tetszőleges funkció rendelhető.
• A relékhez beállítható áramszüneti memória a kimenet állapotának tárolására az áramszünet utáni visszakapcsolást követő kimeneti állapot visszaállításához.
• Mindegyik relé kimenet max. 12/12 csatornával vezérelhető (1 csatorna egy gombot jelent a vezérlőn).
• Hatótávolság 160 m-ig (nyílt terepen), elégtelen jel esetén a vezérlő és az egység között használható az RFRP-20N jelismétlőt vagy olyan RFIO2 protokollal rendelkező egységeket, melyek támogatják a jelismétlő funkciót.

Vezérlés és kapcsolás

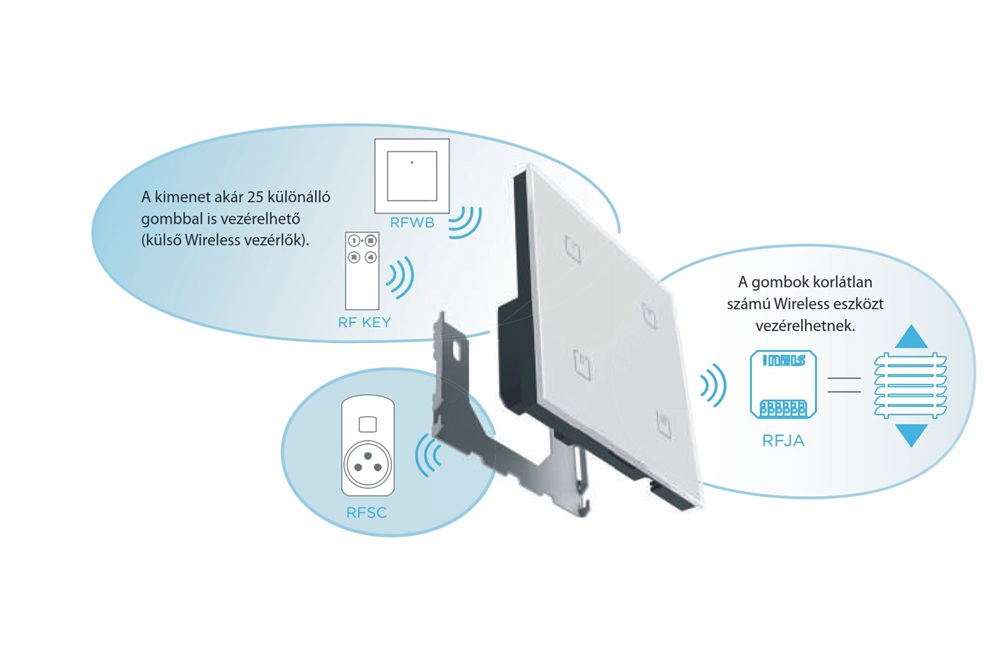

A 3. ábrán egy példa látható arra, hogy az RFSW érintőgombjai vezérlőként (RF távirányítóként) használható az RFSW saját reléinek vezérlésére, illetve más iNELS Wireless egységek vezérlésére is. Természetesen a beépített relék is vezérelhetők a rendszer összes távirányítójával (egy reléhez max. 12 db vezérlőgomb párosítható!).

Hotelszoba

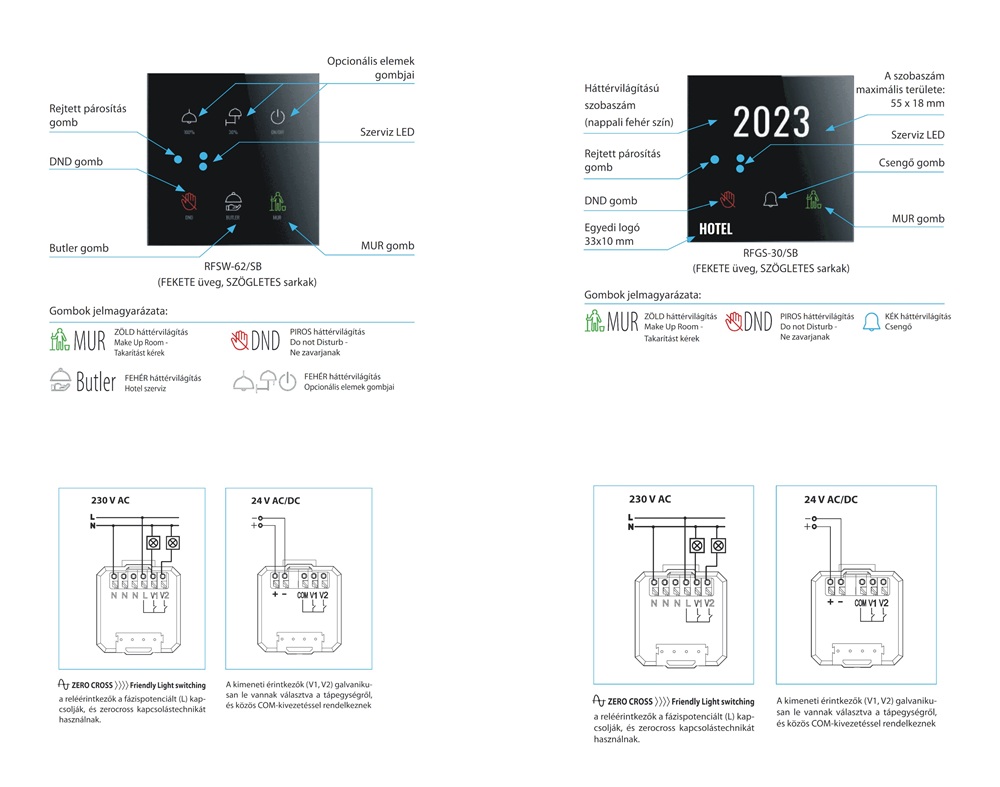

A 4. ábrán látható RFSW-62/S B vagy RFSW-62/S W típusú érintőgombos üveg vezérlők szintén két beépített relét tartalmaznak és az érintőgombok szimbólumokkal emelhetők ki. Az RFGS-30/S típusú bejárati ajtó előtti üvegegységgel összehangolva alkalmas a MUR (Make Up Room - Takarítást kérek, zöld LED) és a DND (Ne zavarjanak, piros LED) jelzések vezérlésére a szobán belülről.

(Bővebben a letölthető iNELS Wireless műszaki katalógus 68. és 69. oldalán).

Fontos, hogy a relék be- és kikapcsolása mindegyik eszköznél a hálózati feszültség szinusz hullámának nulla átmeneteinél történik (ZERO CROSS), ami a relé érintkezők élettartamának meghosszabbításához járul hozzá (csökkentett ívhúzás).

Figyelem! A bemutatott megoldások elvi kapcsolási rajzokkal vannak illusztrálva, melyekben a többszöri ellenőrzés vagy műhely körülmények közötti tesztek ellenére is lehetnek hibák. Adott feladatra való alkalmasságuk ellenőrzése, esetleges módosítása a telepítő feladata és felelőssége! A szerző és a cég nem vállal felelősséget a bemutatott elvi megoldások felhasználásából eredő károkkal és egyéb problémákkal kapcsolatban. A rajzokon látható vezetékek színei csak a könnyebb átláthatóságot segítik, nem feltétlenül egyeznek meg a szabványos vezetékezés színeivel!
