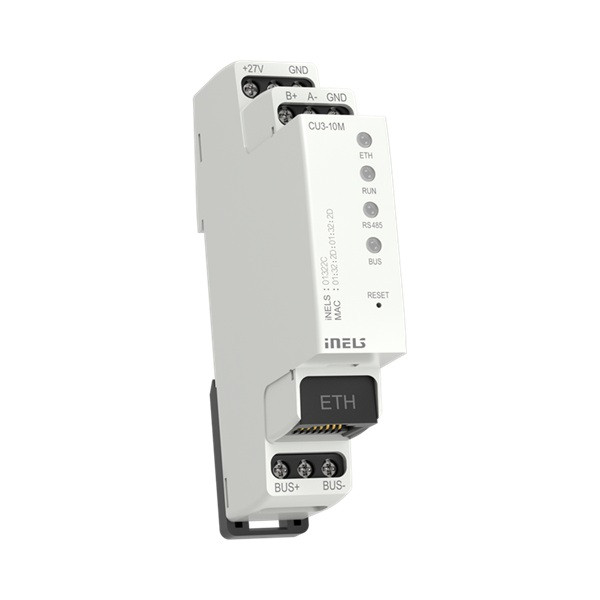

A CU3-10M/MODBUS az iNELS rendszer központi egysége, mely közvetítőként működik a felhasználói szoftver interfész és az iNELS BUS buszra csatlakoztatott vezérlők és egységek között.
- Alkalmazható akár egy önnálló, független projekt központi
vezérlőemeként, vagy akár egy nagyobb rendszer által vezérelt eszközként is.
- 1db iNELS BUS buszággal rendelkezik, melyre 32db eszköz
csatlakoztatható.
- Az áramfelvétel egy iNELS BUS buszágon max. 1 A lehet. Ha a csatlakoztatott
egységek össz. áramfelvétele 1 A-nél nagyobb, akkor használható a 3A-es BPS3-01M.
- Rendelkezik egy darab MODBUS Master interfésszel.
- A MODBUS Master 6db különböző MODBUS címet tud kezelni, MODBUS címenként 20db regiszterrel.
- 100Mbps Ethernet RJ45 csatlakozó az iNELS Cloud, mobil APP és iNELS IP eszközök
eléréséhez.
- Rendszerkonfiguráció, a központi egységek és az iNELS BUS eszközök firmware
frissítése elvégezhető az iNELS Designer & Manager szoftveren keresztül (iDM3).
- MQTT protokoll támogatás a más gyártók termékeinek integrációjához.
- Tápellátás a BUS2 megjelölésű iNELS BUS buszágról, melyet a buszillesztő egységen
keresztül a 27V DC iNELS BUS tápegység lát el.
- Mindössze 1 modul széles rendszeregység, mely EN60715 DIN
sínre rögzíthető.
Ajánlott vezeték:
- iNELS BUS vezeték: 0,8mm átmérőjű csavart érpár: JY(st)y 2x2x0,8 típus. (min. követelmény: Jy(st)y 1x2x0,8)
A kialakítható vezetékelési struktúrá és a hálózati feszültségű vezetékektől való távolságokat a felhasználói útmutató tartalmazza. Közös védőcsőben hálózati feszültségű vezetékkel nem kerülhet! A vezetékben szabadon lévő érpárra kommunikáció nem köthető, csak egyenfeszültség!
