LED-es jelzés egyszerűen

Készülékeink vagy a kézzel indított, illetve az automatikusan elinduló működési folyamatok aktuális állapotának ismerete különösen akkor lehet fontos számunkra, amikor nem látjuk, nem észleljük magát az állapotot. Bekapcsolt vagy nem? Most éppen be- vagy ki van kapcsolva? A működési, üzemi állapotok visszajelzésére sok megoldás található, melyek közül a mobil alkalmazással történő felügyelet nevezhető a legkorszerűbbnek. Az ELKO EP iNELS Wireless és iNELS BUS épületautomatizálási rendszerei az okos ház funkcióin belül biztosítják az állapotok visszajelzését, személyi felügyeletét, miközben számos automatizmus csendesen dolgozik a háttérben.

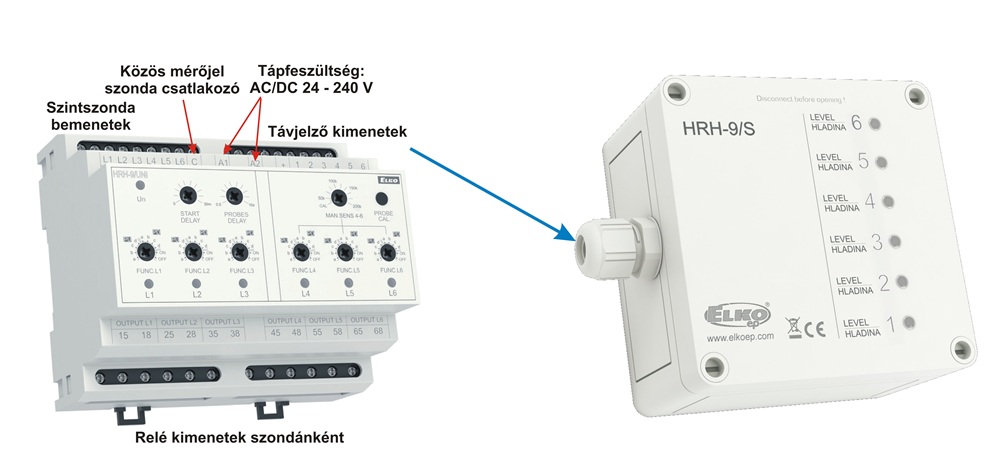

Természetesen okos ház nélkül is lehet igényünk erre a funkcióra. Fontos szempont és különbség viszont, hogy az okos ház nélküli megoldás egyszerű és viszonylag könnyen megvalósítható legyen, ugyanis az okos ház programozhatóságának szabadsága vezetékes, huzalozott rendszerekkel nehezen szimulálható. Ehhez próbálunk meg eszköz szinten is elérhető ötleteket adni a HRH-9 típusú folyadékszint-kapcsolónkhoz illeszthető HRH-9/S típusú táv-visszajelző használatával (lásd 1. ábra) – a távjelző nem tartozéka a HRH-9-nek, hanem külön rendelhető kiegészítő.

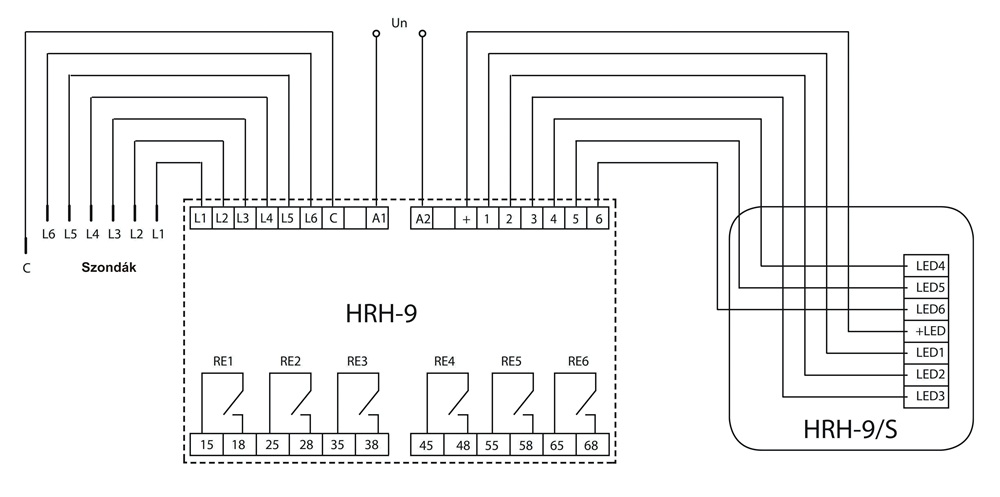

A szintkapcsoló és a visszajelző összekapcsolása hét vezetékkel történik a következő ábra szerint:

A HRH-9/S felépítése és használata más funkciókhoz

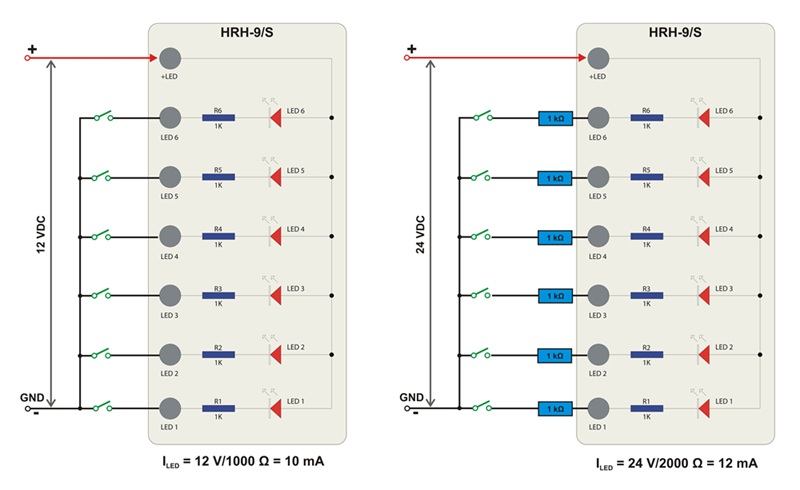

A 3. ábrán külön kiemelve látható a HRH-9/S belső felépítése. Hat piros színű LED diódát tartalmaz a HRH-9 hat szintjéhez. mindegyik dióda egy-egy 1 kΩ értékű áramkorlátozó ellenálláson keresztül csatlakozik a bemenethez és egy közös bemenet van a tápfeszültség pozitív pólusának csatlakoztatására. A működés értelmezése érdekében az ábrán minden LED-et egy-egy kapcsolóval vezérelünk, ami természetesen lehet relé kimenet vagy más kontaktus is.

A HRH-9/S +LED csatlakozójára az egyenfeszültség pozitív pólusát kell csatlakoztatni, hiszen a LED-ek anódjai ide kapcsolódnak. Értelemszerűen a LED-ek meghajtásához a DC tápfeszültség negatív pólusát használhatjuk (GND vagy 0 V) – a kapcsolók ezt kapcsolják a LED katódjára az ellenálláson keresztül.

Az első ábrarészen 12 VDC feszültséget használunk, míg a második ábrarészen 24 VDC-t. A 12 VDC feszültségnél egy LED-en kb. 10 mA áram fog folyni, ami megfelel egy átlagos LED meghajtásnak, melynek köszönhetően a LED világítása jól látható lesz (egy átlagos LED max. árama kb. 20 mA lehet). Egy piros LED-en kb. 2 – 2,4 V feszültség eshet, azaz az 1 kΩ-os ellenálláson kell ejteni a maradék 12 – 2 =10 V-ot, ezért Ohm törvényét alkalmazva (U=R*I, azaz I=U/R) ILED = 10 V/1000 Ω = 0,01 A = 10 mA.

A második ábrarészen 24 VDC feszültséggel tápláljuk a LED-eket. A vezérlő feszültség negatív pólusát a kapcsolók egy-egy külön sorosan beépítendő 1 kΩ értékű ellenálláson keresztül vezetik a LED-re, elérve így, hogy ugyancsak kb. 10 – 12 mA áram folyjon át rajtuk. Ha a plusz ellenállás nélkül illesztenénk, akkor már megközelítenénk vagy át is lépnénk a LED-re megengedett 20 mA áramhatárt, melyet a LED erősebb fénye is jelezne, ugyanakkor terhelhetőségi határán üzemeltetnénk a LED-et. Ezt kerüljük el a plusz ellenállásokkal.

RF kapcsolóaktor kimenti állapotainak visszajelzése

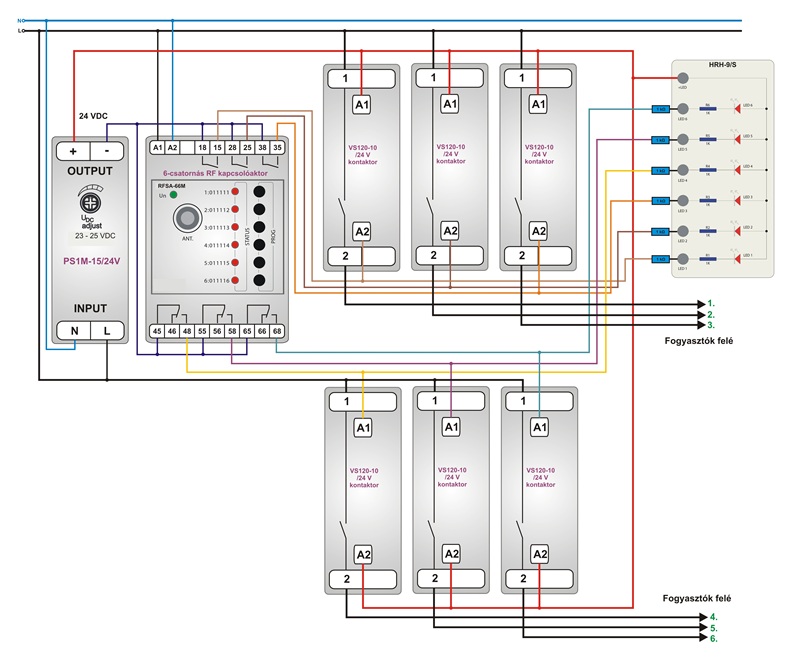

A HRH-9/S hat LED-je és az RFSA-66M (vagy RFSA-66MI) hat kimeneti reléje magától adja a reléállapotok táv-visszajelzésének lehetőségét – hat LED, hat kimenet. A 4. ábrán egy konkrét áramkörrel mutatjuk be az áramkört.

A HRH-9/S LED diódái törpe egyenfeszültséggel működnek, ezért az RF kapcsolóegység reléivel is ezt a feszültséget kapcsoljuk. Az áramkörben 24 V AC/DC feszültségű kontaktorokat vezérlünk a kapcsolóegység reléivel, és ugyanezt a 24 VDC feszültséget vezetjük plusz ellenálláson keresztül az egyes LED-ekhez is. A fogyasztók más feszültségének a kapcsolását a kontaktorok érintkezői végzik (itt VS120-10/24V). A DC 24 V előállításához a PS1M-15/24V típusú kapcsolóüzemű tápegységet terveztük be.

Jól használhatók még a 12 vagy 24 VDC-s vezérléshez a VS segédrelék univerzális feszültségű (AC/DC 12 – 240 V) verziói, melyeket „U” betűs végződéssel találhatsz meg a leírásokban és a webshopon egy – vagy három váltóérintkezős változatokban.

Figyelem! A bemutatott megoldások elvi kapcsolási rajzokkal vannak illusztrálva, melyekben a többszöri ellenőrzés vagy műhely körülmények közötti tesztek ellenére is lehetnek hibák. Adott feladatra való alkalmasságuk ellenőrzése, esetleges módosítása a telepítő feladata és felelőssége! A szerző és a cég nem vállal felelősséget a bemutatott elvi megoldások felhasználásából eredő károkkal és egyéb problémákkal kapcsolatban. A rajzokon látható vezetékek színei csak a könnyebb átláthatóságot segítik, nem feltétlenül egyeznek meg a szabványos vezetékezés színeivel!
