Kettő az egyben

Az „Egyet fizet, kettőt kap” jól hangzó és jól ismert reklámszöveg is lehetett volna aktuális bejegyzésünk címe, de nem kívántuk félrevezetni olvasóinkat, hiszen talán már megszokott, hogy alkalmazástechnikai írásainkban nem a reklámon van a hangsúly. Nem egy akcióról van szó, ahol két terméket egy áráért meg lehetne kapni (milyen jól hangzik …). Éppen ezért maradtunk a „Kettő az egyben” mellett, ugyanis új fejlesztésű eszközeink között több termék is megtalálható, amelyikre igaz, hogy egy eszközben két olyan funkciót kínálunk, melyek egyébként eddig csak két önálló eszközben álltak rendelkezésre.

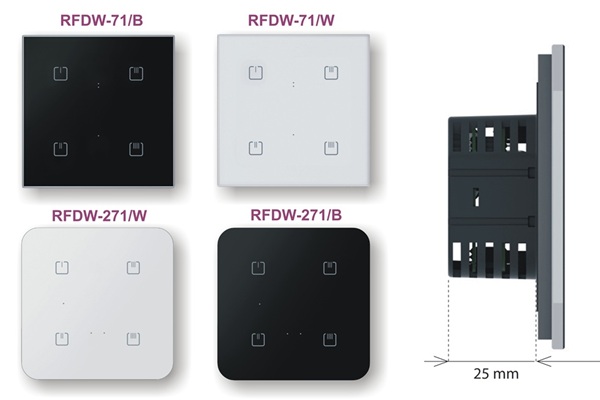

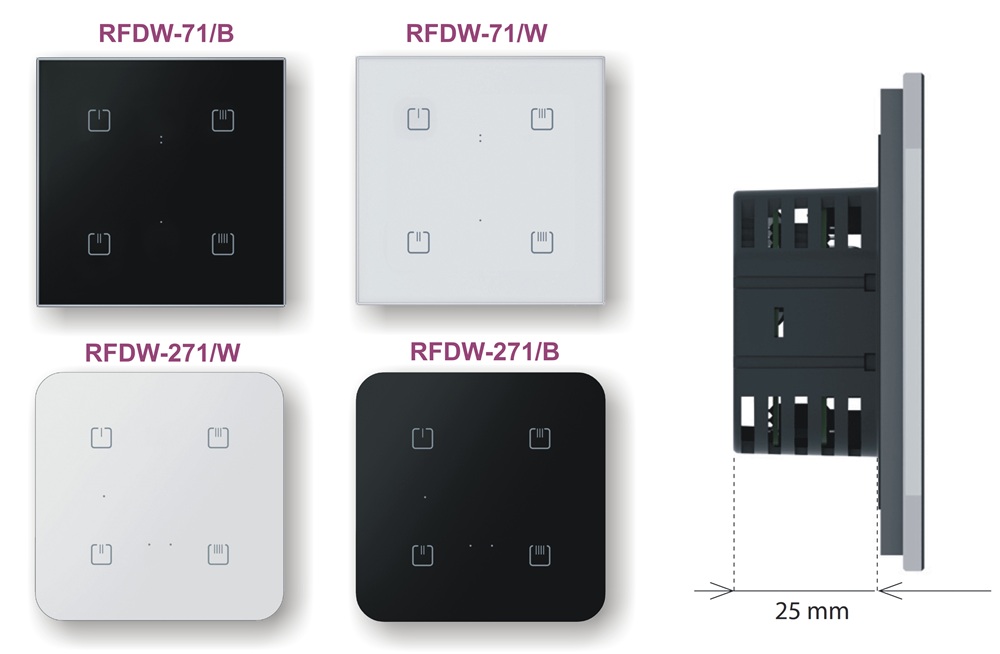

A következőkben bemutatkozik az iNELS Wireless rendszer egyik újdonsága az üveg érintőgombos vezérlővel egybeépített szerelvénydobozba telepíthető dimmer. A funkciók szempontjából egy RFWB-40 négygombos vezérlő és egy RFDEL-71B-SL univerzális „pogácsa” dimmer kombinációjának képzelhetjük el néhány eltérő paraméterrel. Az új eszközök fekete és fehér színben állnak rendelkezésre ívelt vagy éles sarkokkal (lásd 1. ábra). A fizikai különbségek a típuskódokban is megmutatkoznak.

Gombok az üvegfelületen

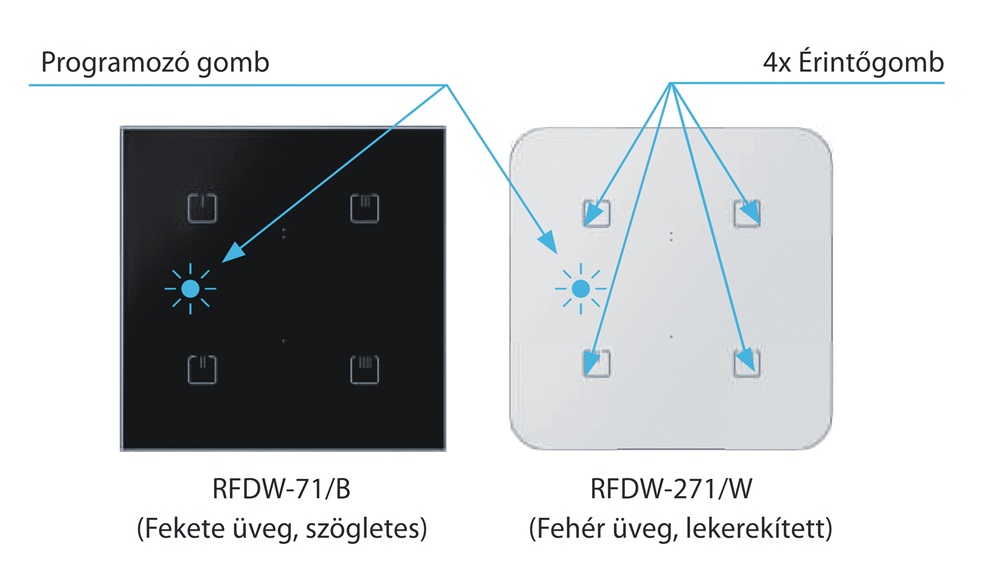

Az üvegfelületen található és látható négy érintőgomb (lásd 2. ábra) a vezérlőknél megszokottak szerint használható azzal a kiegészítéssel, hogy az RFDW saját dimmeréhez is hozzárendelhetők, ugyanakkor más, külső iNELS Wireless aktorral is párosíthatók, ahogy egyébként a vezérlők gombjai.

A 2. ábrán jelzett helyen viszont van egy alig észrevehető ötödik gomb is, mely a programozó gombos párosítás funkciógombja.

Megjegyzés: az újabb RF adóegységek (vezérlők, kontaktus átalakítók, stb.) párosítása nagy mértékben leegyszerűsödik a párosítás gomb használatával. Párosítás gombbal viszont nem minden RF adóegység rendelkezik. Adott eszközön egyértelmű „P” betűs jelölés található a párosítás gomb meglétének jelzésére.

Az RFDW-71/B, RFDW-71/W, RFDW-271/B és RFDW-271/W típusú vezérlővel egybeépített dimmerek fontosabb tulajdonságai:

• Érintőgombos üveg vezérlő beépített dimmerrel R, L, C, LED és ESL típusú szabályozható fényforrások fényáramának szabályozására
• A dimmer névleges teljesítménye 160 W.
• A vezérlő érintőgombjai párosíthatók a beépített dimmerrel és/vagy egyéb RF egységekkel.
• A gombok háttérvilágításának intenzitása automatikusan változik a környezeti megvilágítástól függően.
• 8 világítási és dimmer funkció, beleértve a napkelte/napnyugta funkciókat is futási idő beállítással.
• Választható áramszüneti memória
• Beállítható minimum fényáram a LED és ESL fényforrások esetleges villogásának kiküszöbölésére.
• Az univerzális dimmer max. 25 csatornáról (gombról) vezérelhető, akár más iNELS Wireless vezérlőkkel is.
• Hatótávolság max. 160 m (nyílt terepen)
• A vezérlő hozzárendelése az iNELS Wireless rendszer egységeihez a vezérlőn található párosítás gombbal történik.
• Minden beállítás az érintőgombokkal végezhető el, beleértve a fényforrás típusának kiválasztását és a minimum fényáram szintjét is.

RFDW dimmerek bekötése

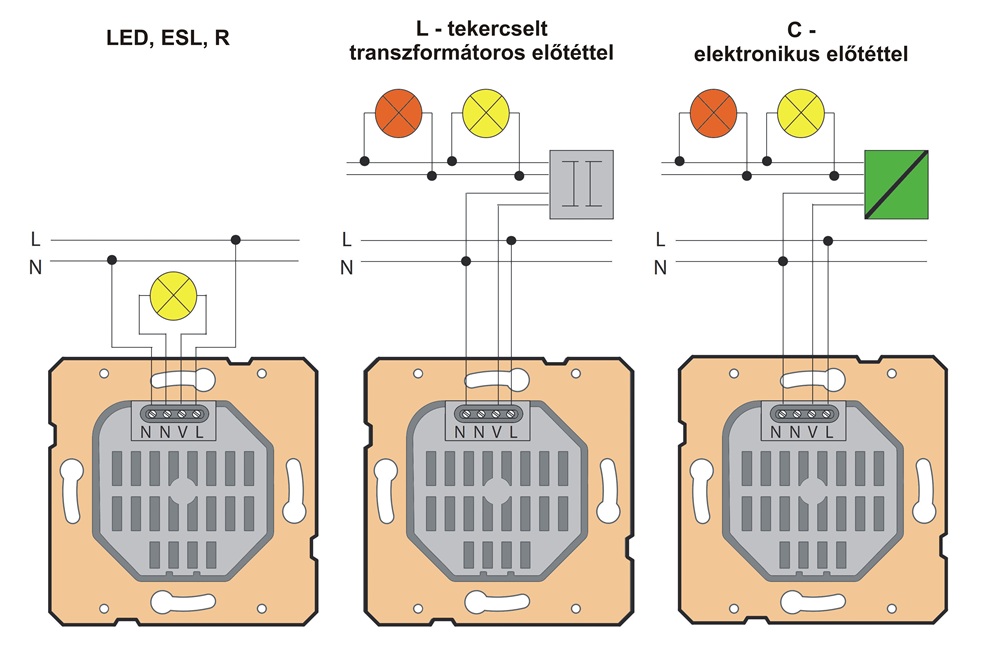

A dimmer bekötésének egyszerűsége a 3. ábra három példájában is látható. A különböző fényforrás típusokhoz való illesztés tulajdonképpen semmiben nem tér el a dimmereknél megszokottaktól.

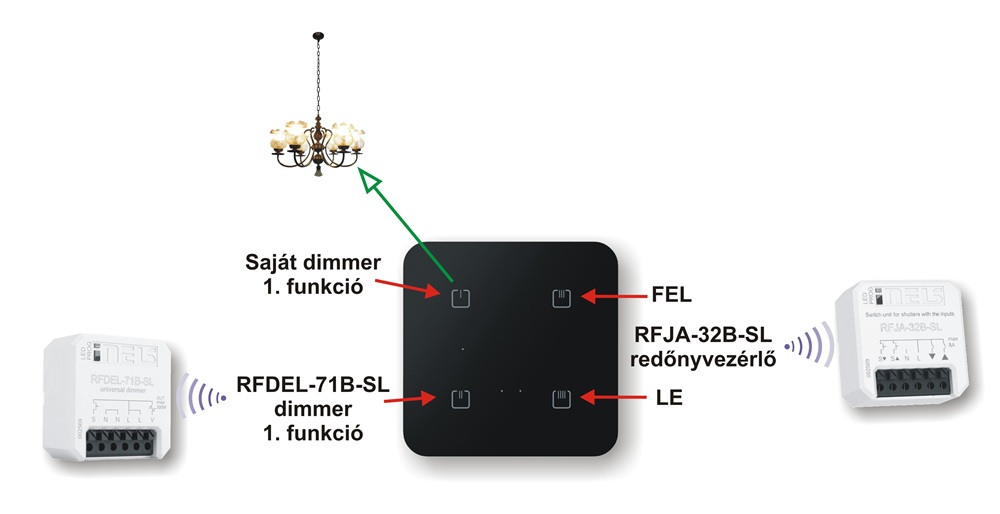

Végül a 4. ábrán egy lehetséges párosítási kombináció látható példaként. Egy érintőgombbal a nappali csillárt dimmeljük az RFDW saját beépített dimmerével. Egy másik érintőgomb az étkezőasztal feletti lámpatest szabályozására használható egy RFDEL-71B-SL dimmerrel párosítva, míg az RFJA-32B-SL redőnyvezérlőhöz a maradék két gombot tanítjuk be.

A Tudástár felületén régebbi tartalmaink között, megtalálatod a „Meglátni és megszeretni…” című bejegyzésünket - ebben az üveg érintőgombos vezérlőkkel ismerkedhetsz meg, melyek külsőre teljesen hasonlítanak az RFDW-hez, de „csak” vezérlőként, távirányítóként használhatók, nincs más funkciójuk.

Figyelem! A bemutatott megoldások elvi kapcsolási rajzokkal vannak illusztrálva, melyekben a többszöri ellenőrzés vagy műhely körülmények közötti tesztek ellenére is lehetnek hibák. Adott feladatra való alkalmasságuk ellenőrzése, esetleges módosítása a telepítő feladata és felelőssége! A szerző és a cég nem vállal felelősséget a bemutatott elvi megoldások felhasználásából eredő károkkal és egyéb problémákkal kapcsolatban. A rajzokon látható vezetékek színei csak a könnyebb átláthatóságot segítik, nem feltétlenül egyeznek meg a szabványos vezetékezés színeivel!
