Ha hiányzik a STOP gomb - 1. rész
A hagyományos multifunkciós időrelék a kiválasztott funkciótól függően a tápfeszültség bekapcsolására vagy a vezérlő bemenetről indítva kezdik el működési folyamatukat. Utóbbihoz az ELKO EP multifunkciós időrelék általában egyetlen „S” vezérlő bemenettel rendelkeznek, mellyel elindítható a folyamat, de nem minden esetben és nem minden funkciónál állítható meg a működés az időzítés alatt. Ha az indítás utáni újabb vezérlés az „S” bemenetről módosítja is a folyamatot, akkor az is csak erről az egy bemenetről történhet. Ettől csak a PDR-2/A típusú digitális, 16 funkciós időrelé tér el, melynek külön START és külön STOP bemenete van. Adott alkalmazásban nem árt, sőt szükséges, hogy a gépet kezelő személyzet számára egyértelmű funkcióval rendelkező kezelőszervek álljanak rendelkezésre, ilyen lehet pl. a külön START és STOP gomb. Erre mutatunk be példákat azoknál az időreléknél, melyek alapból nem rendelkeznek ilyen funkcióval.
„Feledékeny háziasszony kamravilágítás kapcsolója”

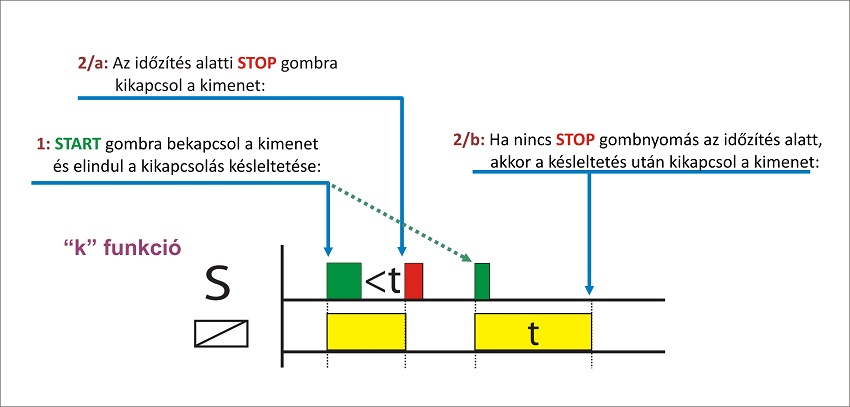

Akik rendszeresen követik bejegyzéseinket bizonyára emlékeznek az alcímre és a CRM-61 típusú 6-funkciós időrelére, melynek „k” jelű funkciója úgynevezett időzített impulzusreléként működik:
- gombnyomásra felkapcsol a világítás és elindul a késleltetés - késleltetés után kikapcsol a világítás
- késleltetés alatti újabb gombnyomásra kikapcsol a világítás, leáll a folyamat - mintha impulzusrelé lenne.
Az időrelé „k” funkciója tehát a fentiek szerint az „S” bemenetről, ugyanazzal a nyomógombbal indítható és leállítható.
Késleltetett kikapcsolás külön START és STOP gombbal
A kétgombos működtetés egyik lehetséges megoldását az első ábra szemlélteti. A gombok funkcióinak szétválasztására a kimeneti relék aktív és inaktív állapotaiban rendelkezésre álló jeleket használjuk fel, ezért bizonyos feltételeknek fenn kell állniuk:
- Az eszköz tápfeszültsége és a relével kapcsolt feszültség (15. csatlakozás) megegyezik.
- Az „S” bemenet csak az „A1” potenciáljáról vezérlehető (konstrukciós megkötés)
- A vezérlés nyomógombos, tehát a STOP gomb sem lehet kapcsoló típusú (bennragadó) - itt egyébként sem vészgomb a funkciója.
Működés:
- Alaphelyzetben a kimeneti relé nyugalmi állapotban van, ezért a 16-os csatlakozójára kapcsolja a 15-re (és „A1”-re) bekötött fázist, így csak a START gomb kaphat feszültséget.
- A START gomb megnyomására elindul a folyamat, behúz a kimeneti relé és bontja a 16-os csatlakozás feszültségét, megszüntetve ezzel a START gombról történő leállítást (mert egyébként le tudná állítani).
- A 18-as csatlakozóra kapcsolt feszültség lesz a kimeneti jel, mellyel a következő fokozatok, fogyasztók működtethetők, ugyanakkor feszültséget kap a STOP gomb is, lehetőséget kapva a folyamat egyértelmű,
- STOP gombbal történő leállításához.
Hamarosan folytatjuk a megkezdett témát, és bemutatunk néhány lehetőséget más időrelék más funkcióinak kétgombos vezérlésére is.
Addig is kellemes napokat kívánunk.
