Fűtőkábelek védelme

Aki az elmúlt 10 évben, vetett egy pillantást családi házak építész vagy épületvillamossági terveire, egyre gyakrabban találkozhatott rajtuk egy igen érdekes betervezett eszközzel: a fűtőkábellel. A fűtőkábelek megkönnyítik életünket, de milyet is válasszunk?

Megannyi fajtájuk és alkalmazási területük ismert, de megfelelő védelmükről mindenképpen gondosokodni kell az esetleges meghibásodás esetén fellépő áramütés vagy túlhevülés elkerülésére.

Jellemzőbb alkalmazási területeik, amelyekre sokan nem is gondolnának elsőre:

Kültéren:

• ereszcsatornák vízszintes szakaszaiban és függőleges ejtőcsöveiben
• térfűtés járdák, rámpák, beállók alatt
• légkondícionáló és hőszivattyú berendezések csepptálcáiban
• légkondícionáló és hőszivattyú berendezések kompresszor karterfűtéseként
• vízóraaknák, kerticsapok fagyvédelmeként
• állatok itatójának fagymentesítésére

Beltéren:

• fűtőszőnyegként padlófűtés
• fűtőszőnyegként falfűtés

A fűtőkábeleket működési elvük szerint alapvetően önszabályzó és fix teljesítményű kategóriákba sorolhatjuk. Az önszabályzó fűtőkábelek a külső hőmérséklettől függően változtatják áramfelvételüket, leadott teljesítményüket. Mindezt akár különbözőképpen a kábel különböző szakaszain, így egy leszigeteltebb szakaszon nem hevül fel a kábel, viszont a hűvösebb területein magasabb teljesítményt képes leadni. Ezen kábelek jellemzően kültéren térfűtésként, csepptálca fűtésként vannak alkalmazva vastagságuk miatt.

A fix teljesítményű fűtőkábelek egészen kis átmérővel is készülnek, így beltéren közvetlen a kerámia padlóburkolat alá, vagy laminált parketta alá is be lehet tenni. Ezen kábelek jellemzően fűtőszőnyegként egy kényelmesen leteríthető, pozícionáló rétegre vannak rögzítve.

Egyik legfontosabb szempont betervezésük esetén, hogy nem kerülhet föléjük nagy felületen letalpaló bútor, jól szigetelő szőnyeg vagy egyéb tárgyak, melyek a hőleadását korlátoznák. Míg egy vizes rendszerű padlófűtés esetén, ha egy tömött szőnyeget helyezünk a fűtött felületre, a víz ott kevésbé hűl ki a lefedett felületen, a szoba hűvösebb lehet. Viszont a fix teljesítményű fűtőkábelek mivel teljes hosszukban állandó energiát adnak le, a letakart felületek alatt könnyen túlhevülhetnek, extrém esetben károsodhat a fűtőkábel és tüzet is okozhat.

Milyen védelmekkel szükséges ellátni fűtőkábelünket a biztonságos üzemeltetéshez?

Az első és legfontosabb az életvédelem.

Megfelelő földelés, EPH:

A fűtőkábelek a külső szigetelő rétegük alatt egy fém árnyékoló “hálóval” vannak bevonva.
Ezen árnyékolást megfelelő földeléssel rendelkező EPH csomópontba szükséges csatlakoztatni! Kábelsérülés (pl. vágás, szakadás) esetén az árnyékolás levezeti a hibaáramot.

ÁVK / életvédelmi relé / FI-relé:

Minden fűtőkábelt, de a nedves vagy időszakosan nedves helyiségekben (pl. fürdőszobákban) található kábeleket, ahol a beszivárgó nedvesség egy enyhén sérült kábel esetén áramütést okozhat, különösen fontos pl: ETI EFI-P2 (‘A’ típusú, 40A kapcsolási áram, 30mA max. hibaáram) áram-védőkapcsolóval védeni!

Precíz áramfelügyelet:

Általában túlbiztosítják a villanyszerelők a fűtőszőnyegeket. Az alapesetben felvett teljesítményüknek megfelelő áramérték akár 2x-esénél is magasabb áramértékű kismegszakító alkalmazásával az adott fűtőkörre.

A telepítési útmutatókban noha szerepel az ajánlott áramértékű kismegszakító, de gyakran az is jóval magasabb áramértékű, mint a tényleges áramfelvétele a fűtőszőnyegnek.

Igen ritkán, de előfordulhat (jellemzően kivitelezési gondatlanságból) olyan belső roncsolódás és deformálódás pl: tompa tárgyakon való megtaposás vagy megtörés esetén, hogy az árnyékolást nem érintve belül épphogy összeérhet a fázis és a nullvezető. A felvett árama ilyenkor kisebb mértékben változhat, a kismegszakító nem fog leoldani.

Precízebb áramérték monitorozására a PRI-41 áramfigyelő relé egy optimális választás.

A figyelt áramérték max. 16A. A beállított Imax. áramhatár érnéknél magasabb érték esetén az egyik, az I_min. áramhatár értéknél alacsonyabb érték esetén a másik kimeneti relé vált állapotot.
A figyelt áram és a tápfeszültsége között nincsen galvanikus kapcsolat.

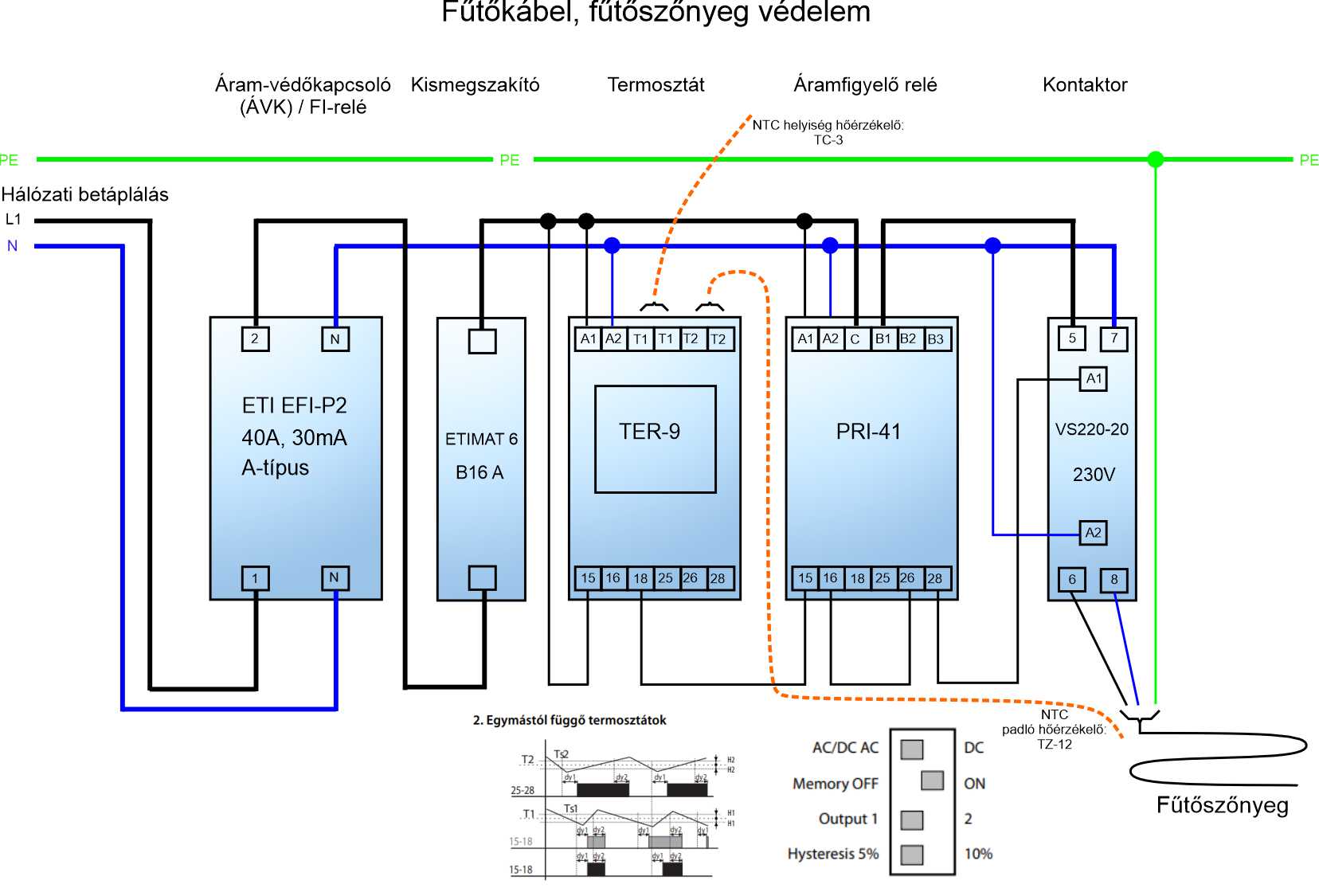

A fűtőszőnyeg tápfeszültségét az áramfigyelő relé után kötött VS220-20 kontaktorral érdemes kapcsolni többek között a konstans terhelés és a kétsarkú leválasztás miatt.

Fűtőkábelek vezérlése

Kültéri fűtőkábelek vezérlésére a TEV-1 dobozolt kivitelű termosztát egy kompakt megoldás Csepptálcák, ereszcsatornák fűtésének vezérléséhez.

Térburkolatok fűtésére optimálisabb megoldás a TER-9 moduláris termosztát integrált kapcsolóórával és két hőérzékelő bekötési lehetőséggel.
Az eszközzel megvalósítható az időzített térfűtés is, mellyel akár jelentős energiamegtakarítás érhető el.
Az eszközt “egymástól függő termosztátok” üzemmódba állítva, két hőérzékelővel a fűtött rétegrend hőmérsékletét és a környezet hőmérsékletét egyaránt mérni tudjuk

Beltéri fűtőkábelek/fűtőszőnyegek esetén a programozható ELKO EP 21235 szobatermosztát választását javasoljuk.

Csatlakoztatható külső “TZ/TC” típusú NTC padló hőérzékelő, mely elengedhetetlen fűtőszőnyeg alkalmazása esetén a megfelelő padlóhőmérséklet tartására.

Noha egy hűvös helyiséget alacsonyabb hőfokra fűtött padlóval tovább tart felfűteni, viszont padlófűtés esetén nem célszerű a burkolat hőmérsékletét 25-29°C-nál magasabbra engedni. Amíg vizes rendszer esetén ezt az előremenő víz hőmérsékletével és a fűtési körök hidraulikus beszabályzásával lehet elérni, fűtőszőnyegek esetén az állandó teljesítményleadás miatt a köszöbhőmérséklet elérésekor ez a fűtőszőnyeg lekapcsolásával érhető el.

Figyelem! A bemutatott megoldások elvi kapcsolási rajzokkal vannak illusztrálva, melyekben a többszöri ellenőrzés vagy műhely körülmények közötti tesztek ellenére is lehetnek hibák. Adott feladatra való alkalmasságuk ellenőrzése, esetleges módosítása a telepítő feladata és felelőssége! A szerző és a cég nem vállal felelősséget a bemutatott elvi megoldások felhasználásából eredő károkkal és egyéb problémákkal kapcsolatban. A rajzokon látható vezetékek színei csak a könnyebb átláthatóságot segítik, nem feltétlenül egyeznek meg a szabványos vezetékezés színeivel!
