Felejthető kapcsoló

Akár el is felejtheted a villanykapcsolót, ha olyan megoldásokkal egészíted ki a világítási hálózatodat, ahol automatikusan kapcsol fel és le a lámpa. A hagyományos megoldás nem szokatlan, hiszen egyes mozgásérzékelők éppen ezt a célt szolgálják, és „csak” telepíteni kell. A telepítés magas költségeit és a velejáró felfordulást is lecsökkenthetjük viszont, ha az ELKO EP iNELS Wireless vezeték nélküli „okos ház” rendszerének mozgásérzékelőjét (RFMD-100) és kapcsolóegységeit használjuk. Gyakorlatilag csak a kapcsolóegyéget kell vezetékesen a hálózati feszültségre és a világítás kapcsolóágába bekötni, majd párosítani a mozgásérzékelővel és már készen is vagyunk. Némi korlátja van azért a megoldásnak, ha azt nézzük, hogy egyetlen esemény vezérli a világítást, ami nem más, mint az emberi mozgás a figyelt területen – de a legtöbb esetben ennyi éppen elég.

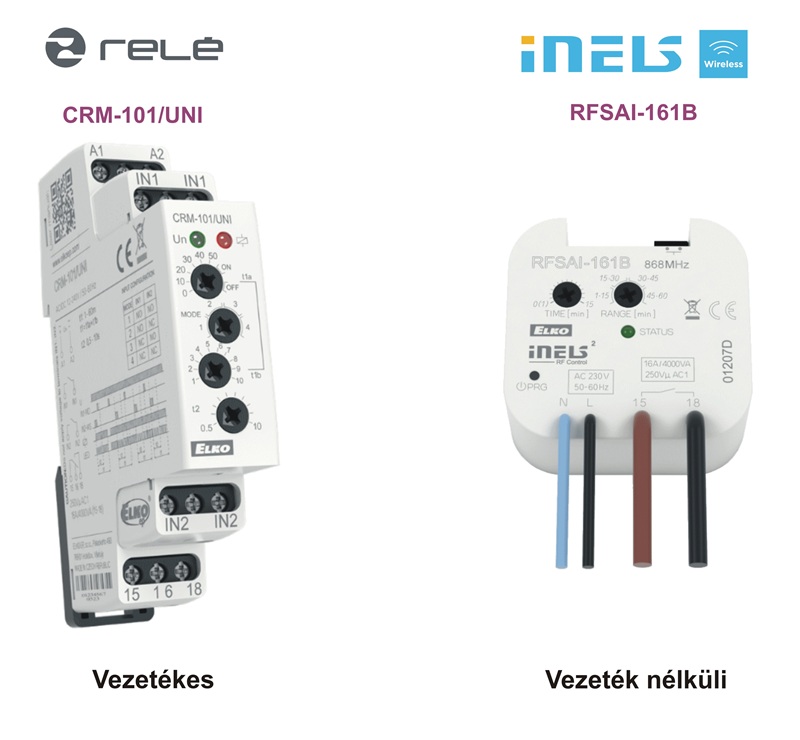

Az ELKO EP fejlesztőinek sem tetszett a szabadságfok ilyen alacsony szintje, ezért két konkrét, erre a célra fejlesztett és azóta már gyártott eszközzel álltak elő a kényelem fokozására. Az egyik egy vezetékes, a másik egy vezeték nélküli automatikus világításvezérlő, illetve nevezhetnénk energiatakarékos helyiségrelének is. Az 1. ábrán mindkettő látható: az CRM-101/UNI típusú vezetékes és az RFSAI-161B típusú rádiófrekvenciás egység.

Mindkettő telepíthető családi házakba, lakásokba csakúgy, mint közösségi épületekbe, de algoritmusuk kifejezetten alkalmas hotelszobák kártyakapcsolóinak kiváltására a szoba tápellátásának automatikus, a vendég szándékától független be- és kikapcsolására.

CRM-101/UNI tipikus bekötése és alkalmazása

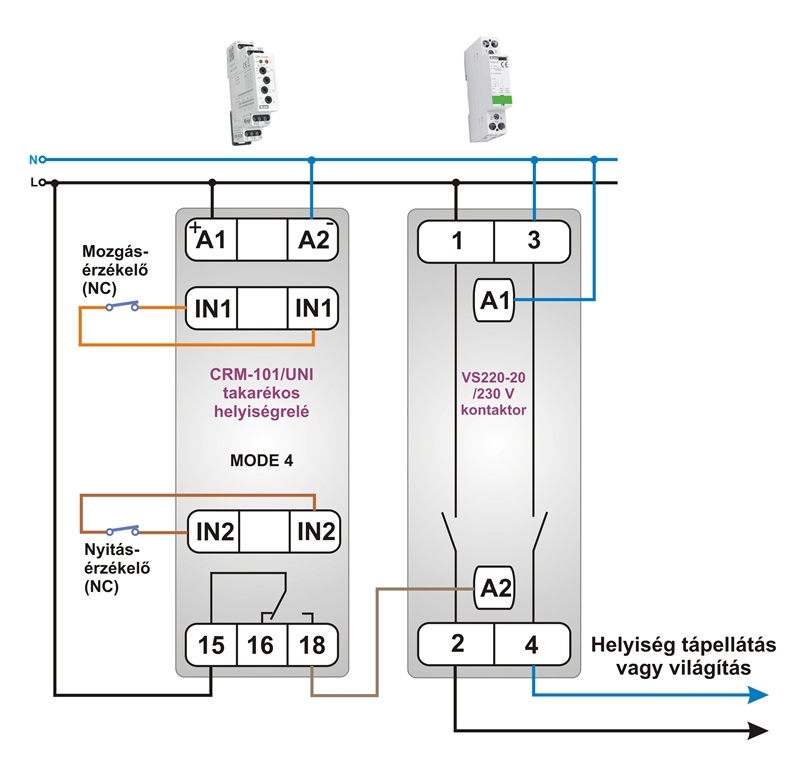

A 2. ábrán a CRM-101/UNI alap bekötését és tipikus alkalmazását mutatjuk be, ahol hagyományos vezetékes, riasztókhoz is használt NC kontaktusú nyitásérzékelővel és mozgásérzékelővel detektáljuk a helyiség életének változásait. Az érzékelők kontaktusainak típusa egyébként választható az előlapi MODE forgókapcsolóval, mellyel az NC, NO verziók mind a négy kombinációja kiválasztható a két bemenethez (lásd használati útmutató).

A modul sorkapcsainak jelölése egyértelműen, magától adja a bekötést, csupán az algoritmus miatt feltétlenül betartandó, hogy az IN1 bemenetekre a mozgásérzékelő kontaktusát kell bekötni, az IN2-re pedig a nyitásérzékelőjét – nem cserélhetők fel. A kontaktor (itt VS220-20/230V) is elhagyható, amennyiben a CRM-101/UNI kimeneti reléjének terhelhetősége belefér a fogyasztó által képviselt alkalmazási kategóriában megadott névleges értékekbe.

Az automatikus világításvezérlő a szoba életét figyelő érzékelők aktív jeleire különbözőképpen válaszol. A válaszokat itt terjedelmi okokból nem közöljük, hiszen működési diagrammal együtt megtalálhatók a letölthető használati útmutatóban.

Az RFSAI-161B vezeték nélküli automatikus világításvezérlő használata

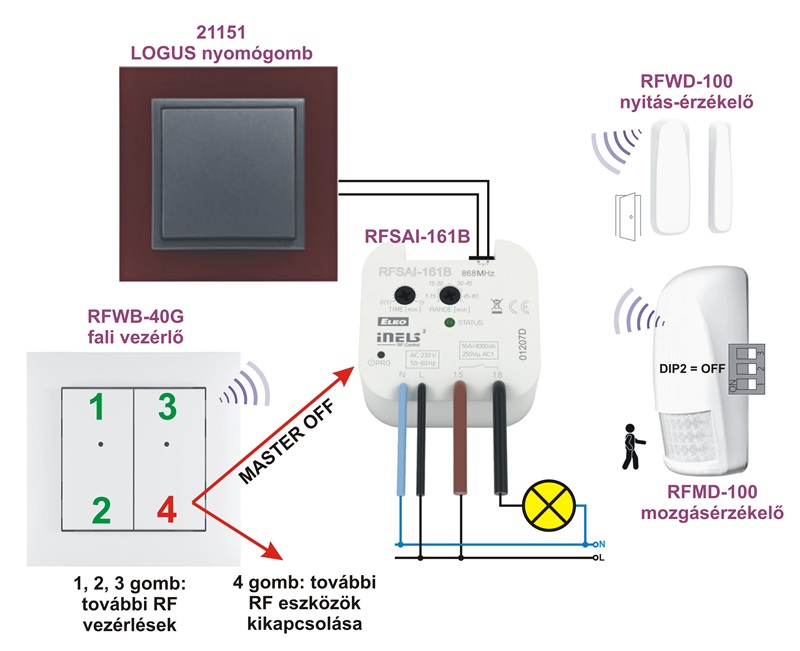

Ha nincs lehetőség vezetékezésre, akkor viszonylag gyorsan és falvésés nélkül „megúszható” a telepítés, ha az egy relé kimenetű RFSAI-161B típusú világításvezérlőt a szintén vezeték nélküli RFMD-100 mozgásérzékelővel és RFWD-100 nyitásérzékelővel együtt telepítjük. Az RFSAI-161B külső hagyományos nyomógombbal is vezérelhető, valamint további RF vezérlőkkel, ahogy ezt a 3. ábra is szemlélteti.

Az RFSAI-161B működését sem részletezzük itt, mert a letölthető használati útmutatóban minden részletesen le van írva diagrammal is szemléltetve.

Automatikus világításvezérlést természetesen diszkrét eszközökkel is létrehozhatunk huzalozott logikát alkalmazva vagy programozható rendszerekben szoftveresen beállítva. A bemutatott eszközök használatának nagy előnye az alacsony költség és a beépített algoritmus, melyet nem kívülről kell huzalozással, relézve létrehozni.

Korábbi bejegyzéseinkben részletesebben ismertettük a két világításvezérlő fontosabb tulajdonságait: az „Elektroszmog” című cikkben a CRM-101/UNI, a „Ha a dolgok maguktól működnek” címűben pedig az RFSAI-161B alkalmazásához adunk támpontokat.

Figyelem! A bemutatott megoldások elvi kapcsolási rajzokkal vannak illusztrálva, melyekben a többszöri ellenőrzés vagy műhely körülmények közötti tesztek ellenére is lehetnek hibák. Adott feladatra való alkalmasságuk ellenőrzése, esetleges módosítása a telepítő feladata és felelőssége! A szerző és a cég nem vállal felelősséget a bemutatott elvi megoldások felhasználásából eredő károkkal és egyéb problémákkal kapcsolatban. A rajzokon látható vezetékek színei csak a könnyebb átláthatóságot segítik, nem feltétlenül egyeznek meg a szabványos vezetékezés színeivel!
